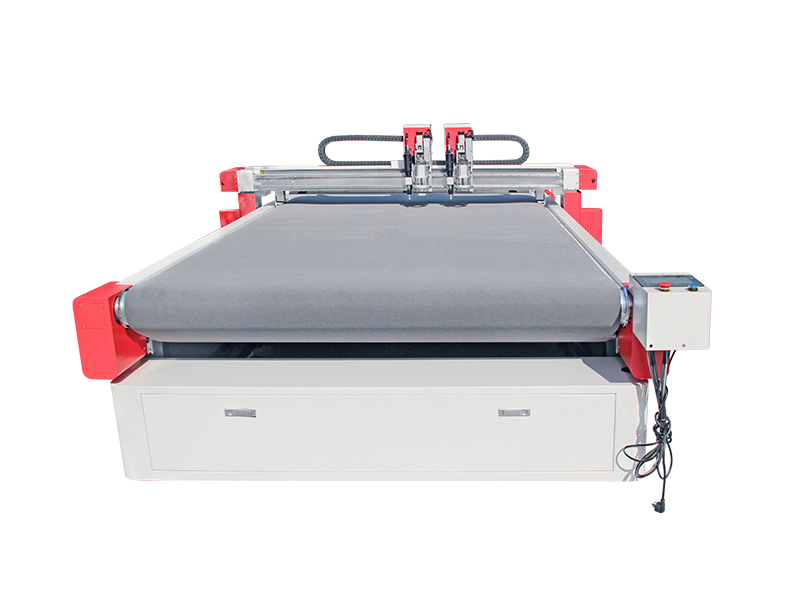

2516红白互移双头
分享
- 产品描述
-
产品特点
► 毛毡导带式滚料工作台，配置蜂窝铝吸附平台，配合后置上料架可实现卷材的连续加工。可对接多种收料或后道处理平台，适应绝大多数高速加工场景和材料需求。
► 整机采用交流伺服驱动，XY轴配置精密行星齿轮减速机，动力强劲、响应迅速。传动采用研磨齿条及直线方形导轨。采用高强度航空铸铝横梁，龙门精铣加工，高速运行中平稳可靠，切割精准。
► 通用型刀座设计，可快速更换成气动刀、压痕刀、斜切刀、半切刀、圆刀等多种刀具，高速完成半切、全切、压痕、开槽.斜切、轮廓识别裁切等多种工艺。
► 工业5-8轴巡边控制系统，网线联机，部署快捷。支持自动排版。高分辨率CCD相机定位，智能提取切割轮廓，实现快速切割。
细节展示
多刀座
可安装不同刀具,在多工艺/工序加工时
可交替加工，满足不同工艺需求。龙门横梁传动
龙门精铣加工的高强度航空铸铝横梁。
高精度导轨传动+定制皮带传动自动送料
实现卷材连续裁切，不用费时费力手动上料平台
航空铝蜂窝式吸附平台，可分区控制吸附设备参数
型号
Model 2513/2516广告异形裁切机(更多尺寸可定制)
标配刀具
Standard Tool 双刀座+小视觉(可选配)
标准配置
Standard Configuration CCD视觉+真空吸附
传动电机
Transmission Motor 伺服电机
传动导轨
Transmision Guide Rail 高精度导轨传动+皮带传动
吸附台面
Adsorption Platfom 全铝式蜂窝吸附固定平台
最大速度
Maximum Speed 1200mm/s
裁切材料
Cutting Material 车贴、背胶、KT板、不干胶、写真、灯箱布、印花的纸箱等
设备电压
Equipment Voltage AC220V±10%50Hz
风机功率
Fan Power 7 . 5KW(默认配置可更改)
切割面积
Cutting Area 2500×1300/2500×1600(mm)
整机尺寸
overall Dimensions 3370×2100×1250/3370×2300×1250(mm)
行业应用
车贴 背胶 KT板 不干胶 写真 灯箱布
